كيفية تركيب حشوات المبادل الحراري بشكل صحيح للحصول على الأداء الأمثل؟

جوانات المبادل الحراري هي مكونات أساسية تستخدم على نطاق واسع في الصناعات المختلفة مثل الصناعات الكيميائية والصيدلانية وتوليد الطاقة وتكييف الهواء. أنها تسهل التحكم في درجة الحرارة عن طريق نقل الحرارة بين السوائل. لا يمكن إنكار أهمية الحشيات كمكونات مانعة للتسرب في تشغيل المبادلات الحرارية. التثبيت الصحيح لحشيات المبادل الحراري لا يضمن فقط سلامة الختم للمعدات ولكن أيضًا يحسن بشكل كبير أداء وعمر المبادل الحراري. ستوفر هذه المقالة إرشادات مفصلة حول كيفية تركيب حشوات المبادل الحراري بشكل صحيح لضمان الختم الأمثل والكفاءة الحرارية أثناء التشغيل.

1. فهم وظيفة جوانات المبادل الحراري
تتمثل الوظيفة الرئيسية لحشيات المبادل الحراري في توفير ختم فعال، ومنع تسرب الوسائط وضمان نقل الحرارة بسلاسة داخل المبادل الحراري. تمنع الحشيات أيضًا الخلط أو التلوث المتبادل بين الوسائط المختلفة، وهو أمر بالغ الأهمية في صناعات مثل تصنيع المواد الكيميائية والأدوية، حيث يكون منع تسرب المواد الخطرة أمرًا بالغ الأهمية.

يمكن أن يؤدي التثبيت غير الصحيح للحشية إلى تسرب الوسائط، وانخفاض كفاءة التبادل الحراري، وارتفاع درجة حرارة المعدات، وحتى حدوث أعطال. لذلك، يعد ضمان تركيب الحشية بشكل صحيح أمرًا أساسيًا للحفاظ على الأداء السليم للمعدات.

2. الأعمال التحضيرية قبل تركيب حشوات المبادل الحراري
قبل تركيب حشيات المبادل الحراري بشكل صحيح، من الضروري التحضير الشامل، بما في ذلك الجوانب التالية:

(1) فحص مادة الحشية ومواصفاتها

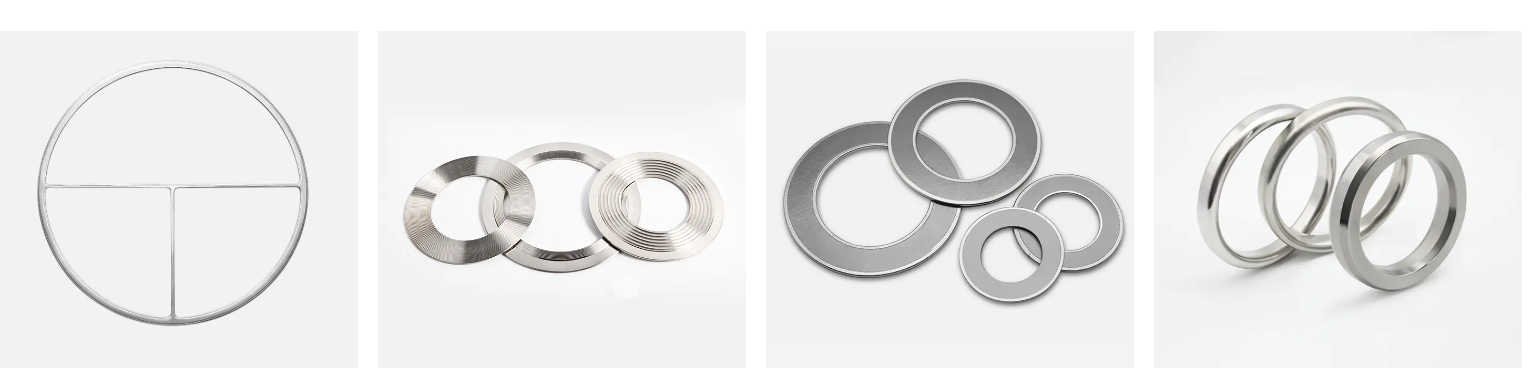

يجب اختيار مادة حشية المبادل الحراري بناءً على بيئة تشغيل المعدات وخصائص الوسائط ودرجة الحرارة وظروف الضغط. تشتمل مواد حشيات المبادل الحراري الشائعة على حشيات مطاطية وحشيات معدنية وحشيات جرافيت مرنة وحشيات PTFE. عند اختيار الحشية، يجب التأكد من درجة الحرارة والضغط والمقاومة الكيميائية المطبقة. فقط المادة المناسبة يمكنها ضمان التشغيل المستقر للحشية على المدى الطويل.
علاوة على ذلك، تأكد من أن حجم ومواصفات الحشية تتوافق مع سطح التلامس للمبادل الحراري. تجنب استخدام الحشيات غير المطابقة للمواصفات، لأن ذلك قد يؤدي إلى سوء الختم والتسرب.

(2) تنظيف سطح التلامس
قبل تثبيت الحشية، يجب أن يكون سطح التلامس للمبادل الحراري نظيفًا. يجب أن يكون سطح التلامس خاليًا من الزيت والغبار والتآكل وأي شوائب قد تؤثر على أداء إحكام الحشية. قد تشمل طرق التنظيف استخدام مواد التنظيف أو الفرش أو الأقمشة واستخدام الهواء المضغوط للتجفيف إذا لزم الأمر. يمكن أن تؤثر أي شوائب أو أوساخ صغيرة على أداء إغلاق الحشية، مما يؤدي إلى التسرب أو التلف.

(3) التحقق من استواء سطح التلامس
يجب أن يكون سطح التلامس للمبادل الحراري مسطحًا وسلسًا. إذا كان سطح التلامس به خدوش أو تشوه أو تآكل، فقد يمنع ذلك الحشية من تكوين ختم جيد. إذا لزم الأمر، يمكن استخدام أدوات خاصة لطحن أو تقليم سطح التلامس لضمان استواءه.

(4) حدد الأدوات المناسبة
عند تركيب حشوات المبادل الحراري، هناك حاجة إلى بعض الأدوات المهنية، مثل الشدات والمسامير وأدوات اختبار الضغط. تساعد هذه الأدوات على ضمان أن الحشية تتلقى ضغطًا متساويًا أثناء التثبيت وتمنع الضغط الزائد أو الارتخاء.

3. خطوات التثبيت الصحيحة لحشيات المبادل الحراري
فيما يلي الخطوات القياسية لتثبيت حشوات المبادل الحراري. سيؤدي اتباع هذه الخطوات إلى ضمان الأداء الأمثل للحشية.
(1) وضع الحشية
أولاً، ضع الحشية بعناية على سطح التلامس للمبادل الحراري. تأكد من محاذاة الحشية بشكل مثالي مع سطح التلامس، مع تجنب أي إزاحة أو انحناء. بالنسبة للحشيات ذات متطلبات الاتجاه (مثل الحشيات المعدنية ذات العلامات)، تأكد من التأكد من الاتجاه الصحيح.
أثناء التركيب، تجنب لمس سطح التلامس الخاص بالحشية بيديك مباشرة، خاصة بالنسبة للمواد الملوثة بسهولة مثل الجرافيت المرن والحشيات المطاطية. استخدم أدوات نظيفة للمساعدة في العملية للحفاظ على الحشية نظيفة وسليمة.

(2) تثبيت وتشديد البراغي بالتساوي
بعد وضع الحشية في مكانها، ابدأ في تثبيت البراغي. يجب تثبيت البراغي بدءًا من قطر المبادل الحراري ثم تشديدها تدريجيًا بالتساوي. هذه خطوة حاسمة لضمان التوزيع المتساوي للقوة على الحشية وأداء الختم الأمثل. تجنب ربط جميع البراغي مرة واحدة؛ بدلًا من ذلك، تابع تدريجيًا للتأكد من ضغط الحشية بالتساوي.
يجب تشديد عزم الدوران لكل مسمار وفقًا للمواصفات المقدمة من قبل الشركة المصنعة. إذا لم تكن هناك متطلبات محددة لعزم الدوران، فيمكن استخدام مفتاح عزم الدوران لضمان قوة ربط مناسبة. يمكن أن يؤدي الإفراط في التشديد إلى تلف الحشية أو تشوهها، في حين أن التشديد الزائد قد يؤدي إلى ضعف الختم.

(4) طريقة التشديد المتقاطع
يعد استخدام طريقة الربط المتقاطع طريقة شائعة لضمان التركيب المتساوي وأداء الختم الجيد لحشيات المبادل الحراري. من خلال تشديد البراغي تدريجيًا بنمط متقاطع، تتلقى الحشية قوة متساوية. عادة، يتم إجراء عملية شد جزئي فقط في الجولة الأولى، ويتم إجراء عملية شد كاملة في الجولة الثانية.

(5) التحقق من وجود تسربات
بعد التثبيت، يعد التحقق من وجود تسربات أمرًا بالغ الأهمية. يمكن اختبار أداء الختم للحشية باستخدام اختبار الضغط الهوائي، أو اختبار الضغط الهيدروليكي، أو أدوات الكشف عن تسرب الغاز. من خلال تطبيق ضغط معين ومراقبة التسربات، يمكنك التأكد من تثبيت الحشية بشكل صحيح.

(6) التفتيش قبل العملية
قبل بدء تشغيل المبادل الحراري، قم بإجراء فحص نهائي. تحقق من عدم وجود مسامير مفكوكة، وتأكد من محاذاة الحشية بشكل صحيح، وتأكد من عدم وجود تسربات أو تشوهات. إذا لزم الأمر، قم بإعادة ربط البراغي لضمان الختم المناسب.

4. أخطاء التثبيت الشائعة وحلولها
على الرغم من أن تركيب الحشية يبدو وكأنه عملية بسيطة، إلا أنه لا يزال من الممكن حدوث بعض الأخطاء الشائعة أثناء التشغيل الفعلي. فيما يلي بعض الأخطاء الشائعة وكيفية تجنبها:

(١) التضييق أو الارتخاء
يمكن أن يؤدي الإفراط في ربط البراغي أو فكها إلى تلف الحشية أو ضعف الختم. يمكن أن يؤدي الإفراط في ربط الحشية إلى تشقق الحشية أو فقدان مرونتها، بينما يمكن أن يؤدي فكها إلى حدوث تسربات. لذلك، قم بالربط وفقًا لمتطلبات عزم الدوران المحددة وقم بتطبيق ضغط متساوٍ لضمان الضغط على الحشية بشكل متساوٍ.

(2) أسطح التلامس غير النظيفة
تعد أسطح التلامس المتسخة سببًا شائعًا لضعف الختم. سيؤثر أي غبار أو زيت أو شوائب على أداء إغلاق الحشية، لذلك من الضروري التأكد من أن أسطح التلامس نظيفة تمامًا قبل التثبيت.

(3) استخدام الحشيات غير المتطابقة
سيؤدي استخدام الحشيات غير المتطابقة (مثل الحجم غير الصحيح أو المواد غير المناسبة لظروف التشغيل) إلى فشل الختم. ولذلك، فإن اختيار المادة والحجم المناسبين للحشية أمر بالغ الأهمية. حدد الحشية المناسبة بناءً على ظروف التشغيل (مثل درجة الحرارة والضغط والوسط) وتأكد من مطابقتها لسطح التلامس للمبادل الحراري.

(4) تجاهل شيخوخة الحشية
جوانات المبادل الحراري لها عمر محدود. يمكن أن يؤدي التعرض طويل الأمد لدرجات الحرارة المرتفعة والضغط العالي والوسائط الكيميائية المسببة للتآكل إلى شيخوخة الحشية وانخفاض أداء الختم. لذلك، قم بفحص حالة الحشية بانتظام واستبدل الحشيات القديمة أو التالفة على الفور لضمان استقرار المعدات على المدى الطويل.
