ما هي الحشيات المعدنية المموجة؟

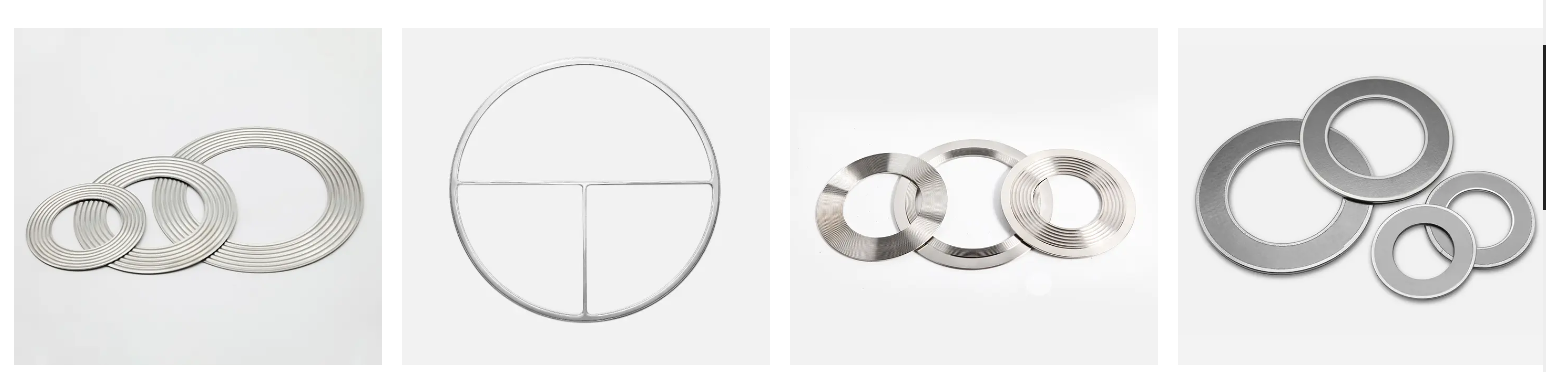

جوانات معدنية مموجة هي نوع من العناصر الميكانيكية المستخدمة في الختم. إنها مصنوعة من صفائح معدنية رفيعة من خلال عملية خاصة ويتم ضغطها في حشية دائرية على شكل حلقة ذات أنماط مقعرة ومحدبة منتظمة (أي "تموجات"). تعتبر حشوات CMG هي المعيار لتكنولوجيا الحشيات المعدنية المموجة. تعتبر جوانات CMG خيارًا مثاليًا لفلنجات الفئة 150 والفئة 300 ASME مع الحد الأدنى من حمل الترباس.

1. الميزات الرئيسية ومبادئ العمل
(1) المرونة والمرونة:
الهيكل المموج يشبه الربيع الصغير. عندما يتم تشديد مسامير الحافة، يتم ضغط التموجات؛ وعندما تهتز المعدات بسبب تغيرات درجة الحرارة والضغط أثناء التشغيل أو عندما تكون الحواف منفصلة قليلاً، يمكن أن ترتد التموجات المضغوطة للتعويض عن هذا التغيير، مع الحفاظ دائمًا على الاتصال بين أسطح الختم ومنع التسرب. وهذا هو مفتاح تفوقها على الحشيات المسطحة.
(2) نسبة ضغط الختم العالية:
نظرًا لأن منطقة التلامس للتمويج صغيرة نسبيًا، فإن الضغط (الضغط النوعي) لكل وحدة مساحة أكبر تحت نفس التحميل المسبق للمسمار، مما يسهل ضغط وملء عيوب سطح الحافة الصغيرة، وبالتالي تحقيق الختم الأولي.
(3) تتوفر مجموعة متنوعة من المواد المعدنية:
يمكن اختيار مواد معدنية مختلفة وفقًا للوسائط المختلفة (مثل التآكل) وظروف العمل (درجة الحرارة والضغط). الأنواع الشائعة هي: الفولاذ المقاوم للصدأ 304/316: الأكثر استخدامًا، مع مقاومة جيدة للتآكل وأداء شامل. الفولاذ الكربوني: يستخدم في ظروف العمل غير القابلة للتآكل، مثل البخار عالي الحرارة. السبائك الخاصة: مثل هاستيلوي، ومونيل، وإنكونيل، والتي تستخدم في البيئات المسببة للتآكل أو ذات درجات الحرارة العالية.
(4) طبقة الغلاف الناعمة المتاحة:
من أجل تحقيق إحكام أفضل أو إغلاق الوسائط الخاصة، يمكن تغطية طبقة من مواد الختم الناعمة على الأسطح الملامسة العلوية والسفلية للحشية المعدنية المموجة، مثل: الجرافيت: مقاوم لدرجات الحرارة العالية، خامل كيميائيًا، والأكثر استخدامًا. PTFE (بولي تترافلوروإيثيلين): مقاومة ممتازة للتآكل الكيميائي. الميكا: يستخدم لدرجات الحرارة المرتفعة للغاية (مثل تطبيقات درجات الحرارة المرتفعة في الأجواء المؤكسدة).
يُطلق على هذا الهيكل اسم الحشية المغطاة بالمعدن، والتي تجمع بين قوة المعدن ومقاومته لدرجة الحرارة مع خصائص الختم الممتازة لطبقة الغطاء الناعمة.

2. الأنواع الرئيسية
توجد الحشيات المعدنية المموجة عادة في نوعين رئيسيين:
حشية معدنية مموجة أساسية:
مصنوعة فقط من شرائح معدنية مموجة، بدون طبقة تغطية. إنها تعتمد على مرونة المعدن المتأصلة ونسبة ضغط الختم العالية لتحقيق الختم. يتم استخدامه بشكل شائع في التطبيقات التي تكون فيها درجات الحرارة والضغوط مرتفعة ولكن الوسائط ليست شديدة التآكل.
حشية معدنية مموجة مع طبقة تغطية (حشية مغلفة بالمعدن):
يتم تطبيق طبقة من مادة الختم الناعمة (مثل لوح الجرافيت) على الأسطح العلوية والسفلية للحشية المعدنية المموجة الأساسية، ثم يتم لف الحواف وتأمينها بقالب. هذا هو النوع الأكثر استخدامًا في الصناعة.

3. المزايا والتطبيقات
المزايا:
القدرة على التكيف: يمكن أن تستوعب التقلبات في الضغط ودرجة الحرارة، وتشوه طفيف للشفة.
إغلاق موثوق: أداء إغلاق أفضل بكثير من الحشيات المسطحة.
مقاومة درجات الحرارة العالية والضغط العالي: يمكن للجسم المعدني أن يتحمل درجات الحرارة والضغوط الأعلى بكثير من الحشيات غير المعدنية. مقاومة التآكل: يسمح اختيار المواد بالقدرة على التكيف مع الوسائط المختلفة.
عمر خدمة طويل: المرونة الممتازة تجعلها أقل عرضة للتوتر والفشل.

التطبيقات النموذجية:
الأنابيب والصمامات والمضخات وفلانشات أوعية الضغط في صناعة البتروكيماويات.
التوربينات البخارية وأنظمة الغلايات في صناعة الطاقة.
الصناعات الدوائية والغذائية (يشيع استخدام الفولاذ المقاوم للصدأ 316 مع طبقة PTFE).
أي وصلة شفة متوسطة وعالية الضغط وعالية الحرارة تتطلب ختمًا موثوقًا به.
