ما هي الاحتياطات التي يجب اتخاذها عند تركيب الحشيات المعدنية المموجة؟

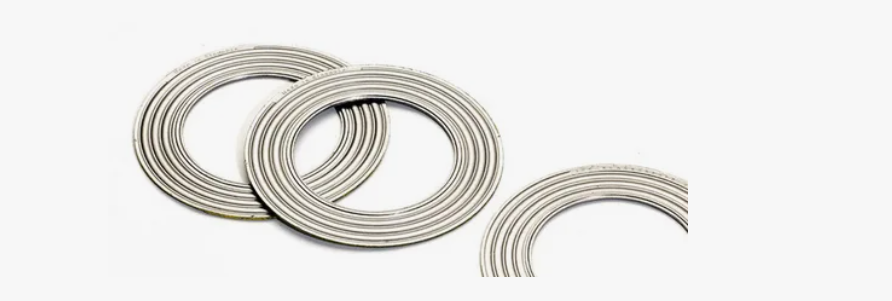

جوانات معدنية مموجة ، باعتبارها مادة مانعة للتسرب عالية الأداء، تستخدم على نطاق واسع في صناعات مثل البتروكيماويات والطاقة والطاقة وتصنيع الآلات. في درجات الحرارة المرتفعة، أو الضغط العالي، أو التآكل الشديد، أو ظروف الضغط المتغيرة دوريًا، أصبحت الحشيات المعدنية المموجة، مع استردادها المرن الممتاز ومقاومتها للضغط، خيارًا مثاليًا لإغلاق الفلنجات في العديد من المعدات. ومع ذلك، بغض النظر عن مدى جودة أداء الحشية، فإن التثبيت غير الصحيح يمكن أن يسبب تسربات أو سحقًا أو حتى حوادث تتعلق بالسلامة. ولذلك، التثبيت الصحيح أمر بالغ الأهمية.

فيما يلي تفاصيل الاستخدام الصحيح للحشيات المعدنية المموجة من ثلاثة جوانب: التحضير قبل التثبيت، ونقاط التجميع، والأخطاء الشائعة.

1. الإعداد المسبق للتثبيت
قبل تركيب الحشيات المعدنية المموجة، يلزم إجراء سلسلة من الفحوصات والتأكيدات للتأكد من أن الحشية في بيئة تشغيل مناسبة.

(1) تحقق مما إذا كان سطح الحافة مسطحًا ونظيفًا
يجب أن يكون سطح إغلاق الحافة خاليًا من الخدوش أو النتوءات أو الصدأ أو بقايا الحشية.
نظف باستخدام فرشاة سلكية أو مذيب.
يجب أن تتوافق خشونة السطح مع متطلبات الحشية؛ وإلا فإنه سوف يؤثر على أداء الختم.
خاصة بالنسبة للحشيات المعدنية، فإن متطلبات الجودة لسطح الختم أعلى من ذلك؛ أي عيوب قد تؤدي إلى التسرب.

(2) تأكيد مواصفات الحشية ونموذجها
قبل التثبيت، تحقق مما يلي:
ما إذا كانت مادة الحشية مناسبة لظروف العمل (على سبيل المثال، الفولاذ المقاوم للصدأ، طلاء الجرافيت، وما إلى ذلك)
ما إذا كانت الأبعاد تتطابق مع الشفة
ما إذا كان سمك مناسب
ما إذا كانت تقييمات درجة الحرارة والضغط تلبي المتطلبات
تجنب استخدام الحشيات "القريبة بدرجة كافية" لتجنب التأثير على تأثير الختم.

(3) تحقق مما إذا كان الهيكل المموج سليمًا
تعتبر التموجات هي الهيكل الأساسي للاستعادة المرنة وأداء الختم للحشية. قبل التثبيت يجب التأكد من:
لا يتم كسر التموجات
لا يوجد تشوه واضح
يتم تثبيت طبقات الجرافيت وPTFE وطبقات الطلاء الأخرى بثبات في مكانها ولم تسقط.
إذا تم العثور على الضرر، فإنه ينبغي استبداله على الفور.

2. النقاط الرئيسية لتثبيت الحشيات المعدنية المموجة
إجراءات التثبيت الصحيحة يمكن أن تحسن بشكل فعال أداء الختم وعمر الخدمة.
(1) التمركز الصحيح
يجب أن تكون الحشية متمركزة بدقة على الحافة ولا يمكن تعويضها. سيؤدي الانحراف إلى إجهاد غير متساوٍ، مما يسبب:
الضغط الزائد في بعض المناطق يؤدي إلى تلف الحشية
عدم كفاية الضغط في بعض المناطق مما يؤدي إلى التسرب
إذا كانت الحافة كبيرة، فمن المستحسن استخدام أداة تحديد المواقع المؤقتة للمساعدة في التثبيت.

(2) تشديد البراغي بشكل متساوي ومتماثل
يعد التشديد خطوة حاسمة في تركيب الحشيات المعدنية المموجة ويجب أن يتبع مبدأ "التجزئة المتماثلة":
عادة ما تكون خطوات التشديد كما يلي:
أولاً، قم بالشد مسبقًا بعزم دوران بنسبة 30%
ثانيًا، قم بإحكام الربط بالتساوي مع عزم دوران بنسبة 60%
ثالثًا، الوصول إلى عزم الدوران بنسبة 100%
وأخيرًا، أعد الفحص قطريًا
تضمن هذه الطريقة ضغطًا ثابتًا على الحشية، وتجنب الضغط المفرط على أحد الجانبين أو عدم الغلق الكافي على الجانب الآخر.

(3) التحكم في قوة الشد المناسبة
تحتوي الحشيات المعدنية المموجة على متطلبات محددة لقوة التشديد:
منخفض جدًا: إغلاق غير كافٍ، مما يسبب التسرب
مرتفع جدًا: تتلف التموجات وتفقد مرونتها وقدرتها على الاسترداد
يوصى بالربط وفقًا لنموذج الحشية، ودرجة الحافة، ومواصفات الترباس، بالرجوع إلى جدول عزم الدوران المقدم من قبل الشركة المصنعة.

(4) تجنب وضع مواد التشحيم مباشرة على سطح الحشية
اعتاد بعض عمال التركيب على وضع زيت أو شحم على سطح الحشية، مما سيؤثر على الاحتكاك بين الحشية وسطح الختم، مما يؤدي إلى:
انزلاق الحشية
الختم غير المستقر
تركيز الإجهاد
يجب وضع مادة التشحيم بكميات صغيرة فقط على البراغي ويجب ألا يتم وضعها على الحشية أبدًا.

3. النقاط الرئيسية التي يجب التحقق منها بعد التثبيت
بعد التثبيت، مطلوب إجراء فحص شامل:
(1) تأكد مما إذا كان عزم دوران الترباس يفي بالمعيار
استخدم مفتاح عزم الدوران لإعادة الفحص لتجنب الأخطاء الناجمة عن الحكم اليدوي.

(2) التحقق من وجود تغييرات في فجوة الشفة
يجب أن تكون الفجوة على جانبي الحافة متسقة؛ وإلا فإنه يدل على:
الحشية ليست مركزية
قوة الترباس غير المتكافئة
مطلوب إعادة التعديل.

(3) مراقبة التشغيل التجريبي للتسرب
انتبه جيدًا أثناء ضغط النظام أو تسخينه:
أي تسرب طفيف
أي أصوات أو اهتزازات غير طبيعية
أي ارتفاع درجة الحرارة الموضعية
إذا لزم الأمر، قم بإجراء شد حراري ثانوي لتحسين أداء الختم.

4. تجنب هذه الأخطاء الشائعة
عند تركيب الحشيات المعدنية المموجة، من المرجح أن تتسبب الأخطاء التالية في حدوث تسرب أو تلف:

استخدام الحشيات القديمة مباشرة
سطح الحشية ملوث بالزيت أو الماء أو الشوائب
الاستمرار في استخدام الشفاه المشوهة بشدة
عدم ربط البراغي حسب معايير عزم الدوران
استخدام الحشيات خارج ظروف التشغيل الخاصة بها (درجة الحرارة الزائدة أو الضغط الزائد)
إن تجنب هذه المشاكل يضمن الختم الموثوق حقًا.

تتمتع الحشيات المعدنية المموجة بختم ممتاز وقدرة على التكيف، ولكن فقط إذا تم تركيبها بشكل صحيح. فقط من خلال إجراء عمليات فحص شاملة قبل التثبيت، وضمان التوزيع المتساوي للضغط أثناء التثبيت، وإجراء فحوصات ما بعد التثبيت، يمكن للحشية تحقيق العمر الافتراضي وأداء الختم المقصود. بالنسبة للمعدات الصناعية، تعتبر الحشية الصغيرة ضرورية للتشغيل الآمن للنظام بأكمله؛ لذلك، يجب عدم الاستخفاف بالتثبيت.
