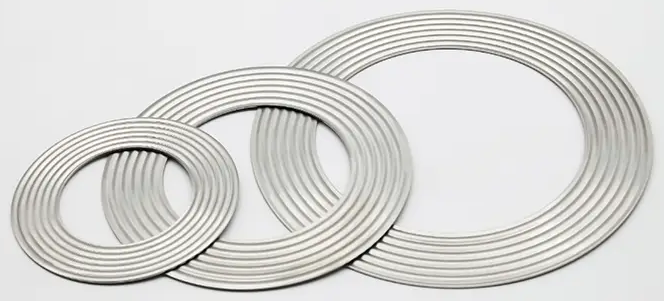

لماذا لا يمكن استبدال الحشيات المعدنية المموجة في ظل درجات الحرارة المرتفعة وظروف الضغط العالي؟

في البتروكيماويات والطاقة الكهربائية والطاقة النووية وغيرها من المجالات الصناعية، فإن ظروف العمل ذات درجة الحرارة العالية والضغط العالي (HT/HP) لها متطلبات صارمة للغاية فيما يتعلق بأداء الأختام. تكون الحشيات العادية عرضة للفشل في ظل الظروف القاسية، مما يؤدي إلى تسرب متوسط، وتلف المعدات، وحتى حوادث السلامة. أصبحت الحشية المعدنية المموجة خيارًا لا يمكن الاستغناء عنه في ظل درجات الحرارة المرتفعة وظروف الضغط العالي نظرًا لتصميمها الهيكلي الفريد وخصائص المواد.

1. خصائص المواد: مقاومة درجات الحرارة العالية، مقاومة الضغط العالي، مقاومة التآكل

مقاومة درجات الحرارة العالية (-200 درجة مئوية ~ 1000 درجة مئوية)

الحشيات المعدنية المموجة مصنوعة من مواد سبائكية عالية الأداء ويمكنها تحمل درجات الحرارة القصوى:

الفولاذ المقاوم للصدأ (316/321): مناسب لـ -200 درجة مئوية إلى 600 درجة مئوية، ومقاوم للتآكل العام.

إنكونيل 600/625: مقاومة لدرجة الحرارة حتى 1000 درجة مئوية، مقاومة للتآكل بكبريتيد الهيدروجين (H₂S).

Hastelloy C-276: مقاوم للأحماض القوية (مثل حمض الهيدروكلوريك وحامض الكبريتيك) والأكسدة عند درجات الحرارة العالية.

المقارنة: الحشيات غير المعدنية (مثل الجرافيت والمطاط) سوف تتفحم أو تذوب فوق 500 درجة مئوية، في حين أن الحشيات المسطحة المعدنية العادية تكون عرضة للتشوه عند درجات الحرارة العالية.

مقاومة تشوه الضغط العالي (> 50 ميجا باسكال)

يمكن أن يتشوه الهيكل المعدني المموج بشكل مرن تحت الضغط العالي للتعويض عن التفاوت الطفيف لسطح الحافة ومنع فشل الختم.

مقاومة الزحف: معدل الاسترداد المرن للحشيات المموجة أكبر من 90%، في حين تكون الحشيات المعدنية المسطحة عرضة لتشوه البلاستيك تحت الضغط العالي، مما يؤدي إلى ارتخاء المسمار والتسرب.

مقاومة التآكل وتوافق الوسائط

تقنية طلاء السطح: يمكن طلاء PTFE (مقاومة الأحماض والقلويات)، أو الفضة (الموصلية الحرارية المحسنة) أو النيكل (مقاومة التآكل بأيونات الكلوريد).

الوسائط القابلة للتطبيق: الغاز الحمضي (CO₂، H₂S)، القلويات القوية، المعدن السائل، إلخ.

المقارنة: الحشيات المطاطية عرضة للتورم عند تعرضها للزيت، وحشيات الجرافيت عرضة للمسحوق في بيئة مؤكسدة قوية.

2. المزايا الهيكلية: التعويض المرن وأداء الختم العالي

آلية التعويض المرنة المموجة

ينتج هيكل الوادي الذروة المموج تشوهًا مرنًا عندما يكون تحت الضغط، ويتكيف تلقائيًا مع عدم استواء سطح الحافة.

أداء الارتداد: حتى لو انخفض التحميل المسبق للمسمار، لا يزال بإمكان الهيكل المموج الحفاظ على الختم (تتسرب الحشيات المسطحة بمجرد فكها).

تصميم مركب متعدد الطبقات (حشية محسنة)

الجرافيت المرن الخارجي المموج المعدني الداخلي: قوة معدنية وختم غير معدني.

سيناريو التطبيق: خط أنابيب البخار الرئيسي لمحطة الطاقة النووية (يجب أن يكون مقاومًا لدرجة الحرارة العالية والإشعاع في نفس الوقت).

المقارنة: الحشيات المعدنية المسطحة لا يمكنها التكيف مع تشوه الحافة وتكون عرضة للتسرب بسبب تركيز الضغط المحلي.

مقارنة الأداء مع الجوانات التقليدية :

3. نقاط الصيانة حشية معدنية مموجة

• احتياطات التثبيت

التفتيش قبل التثبيت

حالة الحشية: تأكد من عدم وجود فجوات أو تشققات أو تآكل (خاصة في المنطقة المموجة).

سطح الحافة: نظيف وفحص التسطيح (الخشونة Ra<0.8μm)، بدون خدوش أو صدأ.

البراغي: استخدم مسامير جديدة أو تأكد من عدم وجود تشوه الشد، وتطبيق عامل مضاد للتشنج على الخيوط.

خطوات التثبيت الصحيحة

الموضع المركزي: يجب أن تغطي الحشية سطح إغلاق الحافة بالكامل، ولا يُسمح بأي انحراف.

التحكم في التحميل المسبق: يتم الربط على مراحل وفقًا لعزم الدوران القياسي (مثل الطريقة ثلاثية الخطوات بنسبة 50%-80%-100% الموصى بها من قبل ASME B16.5).

تجنب الضغط الزائد: قد يؤدي عزم الدوران الزائد إلى انهيار التمويج (راجع معدل الضغط المقدم من قبل الشركة المصنعة، والذي عادة ما يكون 30%-50%).

السلوك المحظور:

إعادة استخدام الحشيات المسطحة (فشل مرن).

استخدم المطارق أو الأدوات الهوائية للتثبيت بعنف.

• معايير التفكيك والاستبدال

الحالات التي تتطلب الاستبدال

تلف الهيكل المموج: تمويج مسطح أو مكسور أو منهار جزئيًا (فقدان المرونة).

التآكل/ التآكل: يمكن رؤية الحفر أو الشقوق أو تساقط الطلاء على نطاق واسع على الركيزة المعدنية.

تاريخ التسرب: يشير التسرب المتكرر في نفس موضع الحشية إلى فشل الختم.

عملية التفكيك الآمنة

تخفيف الضغط وتبريد لدرجة الحرارة المحيطة.

قم بفك البراغي بترتيب متقاطع لتجنب الفرقعة المفاجئة لسطح الحافة.

قم بتنظيف بقايا الحشية القديمة (لا تستخدم أدوات حادة لكشط الحافة).

• مواصفات التخزين والنقل

شروط التخزين

البيئة: درجة الحرارة 5-30 درجة مئوية، الرطوبة ≥60%، بعيدًا عن الغازات المسببة للتآكل الحمضية والقلوية.

التعبئة والتغليف: صندوق صلب أصلي مقاوم للرطوبة للتخزين، بدون تكديس أو ثني.

متطلبات النقل

تم تثبيته في صندوق مقاوم للصدمات لتجنب تشوه التموج الناتج عن الصدمات.

تشير الملصقات إلى "لا تضغط" و"مقاوم للرطوبة".
