حشية Kammprofile مقابل طوقا الجرح دوامة: المقارنة المباشرة
بالنسبة للتطبيقات التي يكون فيها التحكم في السُمك المثبت، وفقدان حمل الترباس المنخفض، والأداء المستقر من خلال التدوير الحراري المتكرر هو الأكثر أهمية، مثل المبادلات الحرارية، والمبردات، وفلنجات الأوعية عالية السلامة، فإن بناء حشية kammprofile هو الاختيار الفني الأقوى بشكل عام. بالنسبة لخطوط الأنابيب والصمامات وحواف المضخة للأغراض العامة التي تغطي نطاقًا واسعًا من فئات الضغط، تظل حشية الجرح الحلزونية هي الخيار الأكثر شيوعًا والمتاح على نطاق واسع. لا تعتبر أي من عائلات الحشيات متفوقة عالميًا. يعتمد الاختيار الصحيح على تشطيب سطح الحافة، ونطاق درجة حرارة التشغيل، ومتطلبات ثبات حمل المسمار، والمعدات المحددة التي تقوم الحشية بإغلاقها.
هذا حشية kammprofile vs طوقا الجرح دوامة تستعرض المقارنة الاختلافات الهيكلية، واتجاهات أداء الختم، والتعامل مع درجة الحرارة عن طريق مواجهة المواد، وأنماط الاستخدام النموذجية للصناعة، وإطار الاختيار العملي حتى يتمكن المهندسون وفرق المشتريات ومخططو الصيانة من مطابقة نوع الحشية المناسب للتطبيق الموجود أمامهم.
- تستخدم حشوات Kammprofile نواة معدنية محفورة صلبة مع طبقات مواجهة ناعمة، مما يمنحها سُمكًا أقل مثبتًا ومجموعة ضغط أقل.
- تستخدم حشوات الجرح الحلزونية ملفات متناوبة من الشريط المعدني المشكل ومواد الحشو، مما يمنحها المرونة عبر مجموعة واسعة من أنواع الفلنجات.
- نموذجي مقارنة طوقا camprofile يشير إلى تصميمات kammprofile للمبادلات الحرارية، بينما تظل تصميمات الجرح الحلزوني هي التصميم الافتراضي الشائع للأنابيب العامة.
- تتوفر كلتا عائلتي الحشيات عادةً بمواجهة الجرافيت أو PTFE أو الميكا اعتمادًا على درجة حرارة التشغيل والتعرض لسوائل العملية.
فهم بناء حشية Kammprofile
A حشية kammprofile ، يشار إليها أحيانًا في الصناعة باستخدام حشية ملف التعريف الإملائي البديل، وهي عبارة عن حشية شبه معدنية مبنية حول قلب معدني صلب يتم تشكيلها بسلسلة من الأخاديد الدقيقة متحدة المركز على كلا وجهي الختم. يتم بعد ذلك تغطية هذا اللب المحزز بطبقة رقيقة وناعمة مانعة للتسرب، غالبًا ما تكون من الجرافيت أو PTFE أو الميكا، والتي يتم لصقها أو تثبيتها ميكانيكيًا أو تصفيحها على السطح المُشكَّل.
الهيكل الأساسي والملف الشخصي المخدد
تعمل الأخاديد الموجودة في قلب kammprofile على تركيز حمل الترباس المتوفر على طول سلسلة من قمم التلامس الضيقة بدلاً من توزيعه بالتساوي عبر الوجه بالكامل. يسمح نمط الضغط المركز هذا للطبقة الناعمة التي تواجهها بالتدفق إلى عدم انتظام السطح المجهري على الحافة بينما يقاوم اللب الصلب الموجود بالأسفل الضغط الزائد ويحافظ على ثبات الأبعاد. نظرًا لأن القلب يحمل الحمل الهيكلي، فإن حشية kammprofile الصناعية تظهر بشكل عام مجموعة ضغط أقل واسترخاء أقل بمرور الوقت مقارنة بصفائح الحشية الأكثر ليونة وغير المعدنية تمامًا.
خيارات طبقة الختم
الطبقة الرقيقة المواجهة أعلى القلب المحزز هي ما يتصل فعليًا بسطح الحافة ويغلق مسارات التسرب على المستوى الجزئي. يعتمد اختيار الواجهة إلى حد كبير على سائل العملية ونطاق درجة حرارة التشغيل، حيث يغطي الجرافيت أوسع نافذة للأغراض العامة، وPTFE مناسب للخدمة الكيميائية العدوانية أو المسببة للتآكل، والميكا مخصصة لتطبيقات درجات الحرارة المرتفعة حيث تصبح أكسدة الجرافيت مصدر قلق.
فهم بناء حشية الجروح الحلزونية
يتم إنشاء حشية الجرح الحلزونية عن طريق لف شريط معدني مُشكل مسبقًا على شكل حرف V أو شكل W مع شريط حشو ناعم، عادةً ما يكون من الجرافيت المرن أو PTFE، حول مغزل في طبقات متناوبة. والنتيجة هي حلقة ذات طبقات تشبه الزنبرك والتي يتم بعد ذلك تركيبها بحلقة داخلية أو حلقة خارجية أو كليهما، اعتمادًا على نوع الحافة وفئة الضغط التي ستخدمها.
نمط اللف ومواد الحشو
تمنح طبقات المعدن والحشو المتناوبة حشية الجرح الحلزونية درجة من المرونة المدمجة، مما يسمح لها باستيعاب كميات صغيرة من حركة الحافة أو عدم انتظام السطح البسيط دون فقدان ملامسة الختم على الفور. يوفر اللف المعدني القوة الميكانيكية والانتعاش، بينما يملأ شريط الحشو الفجوة المجهرية بين اللف ووجه الحافة في كل طبقة.
دعم الحلقة الداخلية والخارجية
تمنع الحلقة الداخلية، عند تركيبها، الملف من الانثناء إلى الداخل تحت الضغط وتحمي مادة الحشو من التآكل بسبب تدفق العملية في التجويف. تحافظ الحلقة المركزية الخارجية على وضع الحشية بشكل صحيح على الحافة وتعمل كنقطة توقف للضغط، مما يساعد على منع الشد الزائد أثناء التثبيت. يعد نظام الدعم القائم على الحلقة أحد أسباب استخدام حشوات الجرح الحلزونية على نطاق واسع عبر مجموعة واسعة من أنواع الفلنجات القياسية.
الاختلافات الهيكلية والتصميم
يلخص الجدول أدناه الفروق الهيكلية العامة التي تظهر غالبًا في أ حشية kammprofile vs spiral wound gasket المناقشة، بناءً على كيفية بناء وتركيب كل عائلة حشية.
| ميزة | حشية Kammprofile | طوقا الجرح دوامة |
|---|---|---|
| الهيكل الأساسي | قلب معدني متين | شريط معدني للجرح وطبقات حشو |
| سمك مثبت نموذجي | ملف تعريف أرق وأكثر إحكاما | ملف تعريف أكثر سمكًا نسبيًا |
| يتم ضبط الضغط بمرور الوقت | أقل عموما | معتدل |
| هناك حاجة إلى الانتهاء من سطح شفة | يفضل لمسة نهائية أكثر سلاسة | يتحمل نطاقًا نهائيًا أوسع |
| الصلابة الهيكلية | أعلى، نواة صلبة | معتدل, more flexible |
| نمط الاستخدام الشائع | المبادلات الحرارية والمفاعلات والفلانشات عالية السلامة | الأنابيب العامة والصمامات والمضخات |
التعامل مع درجة الحرارة عن طريق مواجهة المواد
بشكل عام، يكون لمواد الواجهة أو الحشو المستخدمة في الحشية تأثير أكبر على درجة حرارة التشغيل القصوى مقارنة ببنية الحشية الأساسية نفسها. يوضح الرسم البياني الخطي أدناه اتجاهات التعامل مع درجة الحرارة النموذجية عبر خيارات مواجهة PTFE والجرافيت المرن والميكا لكلا عائلتي الحشيات.
تدعم الحشيات ذات الواجهة الميكا عمومًا أعلى نطاق لدرجة الحرارة لخيارات المواجهة الثلاثة الشائعة، وتميل الحشية ذات الواجهة kammprofile ذات الواجهة الميكا إلى الحفاظ على هذه الميزة أبعد قليلاً من حشية الجرح الحلزونية ذات الوجه الميكا لأن القلب المحزز الصلب يساعد على تثبيت الطبقة المواجهة ضد التقشر أثناء التدوير الحراري المتكرر. وهذا يجعل تصميمات kammprofile التي تواجه الميكا توصية شائعة لتطبيقات حشية kammprofile الصناعية في معدات المعالجة ذات درجات الحرارة المرتفعة.
توزيع تطبيقات الصناعة
يوضح الرسم البياني العمودي أدناه توزيعًا توضيحيًا عامًا للمكان الذي يتم فيه تحديد جوانات kammprofile عادةً عبر فئات المعدات الصناعية، استنادًا إلى أنماط الاستخدام الشائعة التي تمت ملاحظتها عبر صناعة ختم السوائل.
تمثل المبادلات الحرارية أكبر حصة عامة من الطلب على حشيات kammprofile، والتي تتوافق مع متطلبات الحشية الرفيعة والمستقرة الأبعاد والتي يمكن تكرارها عبر العديد من فلنجات حزمة الأنابيب في وحدة واحدة. أوعية الضغط وأنابيب البتروكيماويات ومعدات توليد الطاقة والتطبيقات البحرية أو بناء السفن تكمل فئات الاستخدام الشائعة المتبقية.
مقارنة رادار الأداء العام
يلخص مخطط الرادار أدناه ستة أبعاد عامة للأداء جنبًا إلى جنب، مما يوفر قراءة مرئية سريعة حول المكان الذي تميل فيه كل عائلة حشية إلى الاحتفاظ بميزة.
يُظهر الشكل العام أن حشوات kammprofile تتقدم للأمام في أداء الختم، ومقاومة درجة الحرارة، والصلابة الهيكلية، إلى حد كبير نتيجة للقلب الصلب المحزز. تتقدم حشوات الجرح الحلزونية للأمام من حيث سهولة التركيب وتعدد استخدامات التطبيق، مما يعكس تاريخها الطويل كخيار مخزن على نطاق واسع ومتوافق على نطاق واسع عبر الأنابيب الصناعية العامة.
خيارات المواد وطبقات المواجهة
عادةً ما يتم تصنيع عائلتي الحشيات من مجموعة مماثلة من المواد الأساسية والمواد المواجهة، والتي تم اختيارها لتتناسب مع ظروف سائل العملية ودرجة الحرارة والضغط للشفة التي يتم إغلاقها. سيقدم مورد حشيات الجرافيت المعدني القادر عمومًا مجموعات عبر كلا خطي الإنتاج حتى تتمكن الفرق الهندسية من توحيد اختيارات المواد حيثما كان ذلك عمليًا.
| مكون | الخيارات المشتركة | ملاحظات نموذجية |
|---|---|---|
| Kammprofile الأساسية المعدنية | الفولاذ المقاوم للصدأ، الكربون الصلب، سبائك الصلب | تم اختياره بناءً على التعرض للتآكل وفئة الضغط |
| طبقة مواجهة Kammprofile | الجرافيت، PTFE، الميكا | يحدد المقاومة الكيميائية وسقف درجة الحرارة |
| لولبية الجرح لف المعادن | الفولاذ المقاوم للصدأ، سبائك الصلب | يوفر الربيع مثل الانتعاش الميكانيكي |
| مادة حشو الجروح الحلزونية | الجرافيت، PTFE | يملأ الفجوات الصغيرة بين اللفات ووجه الحافة |
مقارنة حشية Camprofile حسب حالة استخدام الصناعة
إن النظر إلى مقارنة أوسع لحشيات camprofile عبر فئات المعدات الصناعية الشائعة يساعد في توضيح سبب تحديد عائلة حشية واحدة أكثر من الأخرى في بيئة معينة.
المبادلات الحرارية And Coolers
يتم تفضيل حشية kammprofile للمبادل الحراري بشكل عام لحزمة الأنابيب وحواف غطاء القناة لأن المظهر الجانبي الرقيق يناسب الفجوات المثبتة الأكثر إحكامًا ويحمل حمل الترباس بشكل أكثر اتساقًا من خلال الدورات الحرارية المتكررة لبدء التشغيل وإيقاف التشغيل.
أوعية الضغط And Reactors
تتطلب ممرات السفن ذات القطر الأكبر وفلنجات الوصول في كثير من الأحيان حشية kammprofile مخصصة بحجم يتناسب مع دوائر الترباس المحددة وملامح الأخدود، مما يدعم الختم المتسق عبر أقطار الحافة الكبيرة.
الشفاه العامة لخطوط الأنابيب والصمامات
تستمر خطوط الأنابيب القياسية وأغطية الصمامات وفلنجات غلاف المضخة في الاعتماد بشكل كبير على تصميمات حشيات الجرح الحلزونية بفضل توافقها الواسع مع مجموعة واسعة من تشطيبات أسطح الفلنجة وتوافرها الجاهز بأحجام مشتركة.
كيفية الاختيار بين Kammprofile وحشية الجرح الحلزونية
إن العمل من خلال الاعتبارات التالية بالترتيب يساعد عمومًا على تضييق نطاق القرار بين عائلتي الحشية الخاصة بشفة معينة أو قطعة من المعدات.
- قم بمراجعة نطاق درجة حرارة التشغيل وعدد مرات دوران المعدات بين الظروف الساخنة والباردة.
- تحقق من الفجوة المثبتة المتوفرة على الحافة، نظرًا لأن الحشية المحززة الرقيقة قد تناسب المساحات الضيقة بشكل أكثر اتساقًا.
- قم بتأكيد تشطيب سطح الحافة، مع الأخذ في الاعتبار أن الوجه المصنوع آليًا الأكثر سلاسة يناسب بشكل عام حشية kammprofile جيدًا.
- قم بتقييم احتياجات ثبات حمل الترباس، خاصة على المعدات التي يتم فتحها وإعادة إغلاقها للفحص بشكل منتظم.
- قم بمطابقة مادة المواجهة أو الحشو مع سائل العملية ومتطلبات التوافق الكيميائي الخاصة به.
- تحديد ما إذا كان البعد المخصص لحشية kammprofile مطلوبًا أو ما إذا كان حجم كتالوج الجرح الحلزوني القياسي سيناسب التطبيق.
اعتبارات التثبيت والصيانة
ممارسة التثبيت الصحيحة لها تأثير مباشر على مدى جودة أداء أي من عائلة الحشيات في الخدمة، بغض النظر عن النوع الذي تم تحديده.
- قم بربط مسامير الحافة تدريجيًا باستخدام نمط النجمة أو الصليب بدلاً من النمط المتسلسل حول الحافة.
- قم بتطبيق عزم الدوران على مراحل بدلاً من الوصول إلى عزم الدوران الكامل في التمريرة الأولى لتعزيز التحميل المتساوي للحشية.
- قم بفحص وتنظيف سطح الحافة قبل التثبيت، وإزالة أي بقايا حشية قديمة أو حطام السطح.
- أعد فحص عزم دوران المسمار بعد أن يكمل الجهاز دورته الحرارية الأولى في الخدمة.
- قم بتخزين الحشيات الاحتياطية بشكل مسطح، بعيدًا عن الرطوبة وأشعة الشمس المباشرة، حتى تصبح جاهزة للتركيب.
- تجنب إعادة استخدام الحشية التي تم ضغطها مرة واحدة بالفعل، حيث أن طبقة الختم الخاصة بها ستكون ثابتة بشكل دائم.
العمل مع شركة تصنيع حشيات Kammprofile الاحترافية
تأسست شركة Ningbo Rilson Sealing Material Co., Ltd في عام 2007 ويقع مقرها في مدينة نينغبو بمقاطعة تشجيانغ، وتقوم بتشغيل منشأة تصنيع تمتد على مساحة 20000 متر مربع مخصصة للتشغيل الآمن والموثوق لأنظمة ختم السوائل. تدير الشركة خطوط إنتاج متعددة وتتخصص في تصميم وتصنيع حشوات الختم ومواد الختم ذات الصلة لقطاعات البترول والكيماويات والطاقة وبناء السفن وتصنيع الآلات، مع عملاء متواجدين في العديد من مناطق العالم.

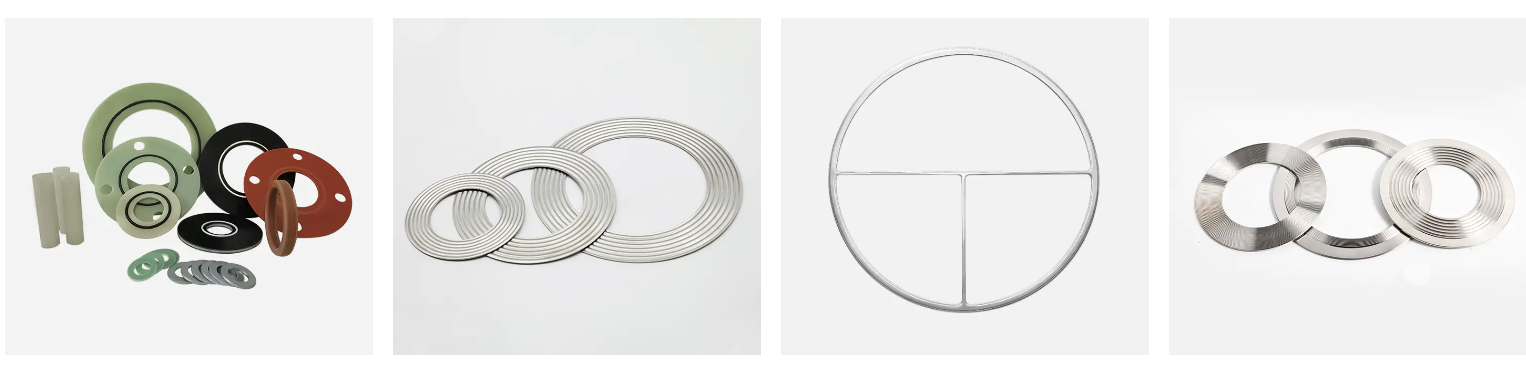

كذوي خبرة حشية kammprofile manufacturer و حشية kammprofile supplier ، تقوم Rilson أيضًا بإنتاج جوانات الجرح الحلزونية، وحشيات المفاصل الحلقية، وحشيات المعدن المموج، وحشيات مجموعة العزل، وحشيات غير الأسبستوس في نفس الموقع، مما يدعم مراقبة الجودة المتسقة عندما يقوم العملاء بمقارنة عائلتي المنتجين جنبًا إلى جنب. يمكن للشركة أيضًا العمل ك الشركة المصنعة لحشية Camprofile للمشاريع التي تتطلب أ حشية ملف تعريف kamm مخصصة مطابقة لرسم شفة محدد، بما في ذلك المعدن الأساسي، ومواد المواجهة، وشكل الأخدود، والبعد الخارجي. ك مورد حشية الجرافيت المعدنية ، تقوم Rilson أيضًا بتوريد المنتجات ذات الأسطح الجرافيتية والمملوءة بالجرافيت المستخدمة عبر كل من خطوط kammprofile وخطوط اللف الحلزونية للمبادل الحراري وخدمة الأنابيب العامة.
تركز الشركة عملياتها على مبادئ النزاهة والدقة والابتكار والنجاح المتبادل، بهدف دعم العملاء عبر صناعة ختم السوائل من خلال التواصل الهندسي المتسق والقدرة على التصنيع طوال عملية التوريد.
الأسئلة المتداولة
س 1: ما هي حشية kammprofile؟
حشية kammprofile عبارة عن حشية شبه معدنية مصنوعة من قلب معدني محكم ومغطى بطبقة مانعة للتسرب رقيقة وناعمة مثل الجرافيت أو PTFE أو الميكا.
س2: ما هي حشية الجرح الحلزونية؟
يتم تشكيل حشية الجرح الحلزونية عن طريق لف شريط معدني مُشكل مسبقًا مع شريط حشو ناعم في طبقات متناوبة، مدعومة عادةً بحلقات داخلية وخارجية.
س 3: ما هو الفرق الرئيسي بين حشية kammprofile وحشية الجرح الحلزونية؟
تعتمد حشية kammprofile على قلب محزز صلب من أجل الصلابة ومجموعة الضغط المنخفض، بينما تعتمد حشية الجرح الحلزونية على ملفات معدنية ذات طبقات وحشو من أجل التعافي مثل الربيع.
س4: ما هو النوع المفضل بشكل عام للمبادلات الحرارية؟
يتم تفضيل حشية kammprofile للمبادل الحراري بشكل شائع نظرًا لأن شكلها الرقيق وأداء حمل الترباس المستقر يناسبان التدوير الحراري المتكرر بشكل جيد.
س 5: هل جوانات kammprofile مناسبة لخدمة درجات الحرارة المرتفعة؟
نعم، يتم استخدام جوانات kammprofile على نطاق واسع في بيئات درجة الحرارة العالية والضغط العالي، خاصة مع اختيار واجهة الميكا أو الجرافيت لظروف العملية.
س 6: ما هي المواد المواجهة المتوفرة لحشيات kammprofile؟
تشمل خيارات المواجهة الشائعة الجرافيت المرن لخدمة الأغراض العامة، وPTFE للسوائل العدوانية كيميائيًا، والميكا لتطبيقات درجات الحرارة المرتفعة.
س 7: هل حشوات الجرح الحلزونية مناسبة لفلنجات خطوط الأنابيب القياسية؟
نعم، يتم استخدام حشوات الجرح الحلزونية بشكل شائع عبر مجموعة واسعة من أنواع الأنابيب والصمامات وشفة المضخة القياسية نظرًا لتوافقها الواسع.
س 8: كيف يمكنني الاختيار بين حشية Camprofile وحشية الجرح الحلزونية؟
ضع في اعتبارك درجة حرارة التشغيل، وتشطيب سطح الحافة، والسمك المثبت المتوفر، ومتطلبات ثبات حمل الترباس قبل الاختيار بين النوعين.
س 9: هل تحتاج جوانات kammprofile إلى تشطيب خاص لسطح الحافة؟
تعمل حشوات Kammprofile بشكل عام بشكل أفضل على وجه شفة أكثر سلاسة، حيث يركز القلب المحزز على ضغط الختم على طول قمم التلامس الضيقة.
س 10: هل يمكن تصنيع هذه الحشيات خصيصًا لأبعاد شفة محددة؟
نعم، يمكن تصنيع حشية kammprofile مخصصة لتتناسب مع أقطار داخلية وخارجية محددة، وملامح الأخدود، والسمك، والمواد المواجهة لرسم شفة معين.
