ما هي حشية الجرح الحلزونية؟

ما هو طوقا الجرح دوامة ?

حشية الجرح الحلزونية عبارة عن حشية مانعة للتسرب شبه معدنية مصنوعة عن طريق لف شريط معدني مُشكل مسبقًا ومادة حشو ناعمة معًا في طبقات متناوبة، مما يشكل حلقة مرنة تسد الفجوة بين الشفتين. إن الجمع بين الملف المعدني النابض والحشو الناعم يمنح الحشية القدرة على التعافي قليلاً تحت تغيرات الضغط، مما يبقيها محكمة الغلق حتى مع تغير أحمال الترباس ودرجات الحرارة أثناء التشغيل.

هذا البناء هو ما يفصل حشية الجرح الحلزونية عن المعدن الصلب أو الحشية الناعمة تمامًا. يمكن للحشية الناعمة وحدها أن تنضغط بشكل دائم وتفقد ختمها، في حين أن الحشية المعدنية الصلبة وحدها لا يمكنها في كثير من الأحيان أن تتوافق مع المخالفات السطحية الصغيرة على وجه الحافة. توجد حشية ملفوفة حلزونية بين الاثنين، ولهذا السبب تظل واحدة من أكثر أنواع الحشيات المحددة على نطاق واسع عبر الأنابيب وأوعية الضغط والمبادلات الحرارية.

يقوم مصنعو حشيات الجروح الحلزونية ذوي السمعة الطيبة ببناء هذه الحشيات حول ثلاثة أجزاء رئيسية، شريط اللف المعدني، مادة الحشو، وواحدة أو أكثر من الحلقات الداعمة، كل منها مغطى في القسم التالي.

طوقا الجرح دوامة البناء: المكونات الأساسية

يتم تصنيع كل حشية ملفوفة حلزونية من مجموعة صغيرة من الأجزاء القياسية، على الرغم من أن مجموعة المواد الدقيقة تتغير بناءً على ظروف الخدمة التي تحتاج إلى التعامل معها.

شريط لف معدني

يتم لف شريط معدني رفيع مُشكل مسبقًا، غالبًا ما يكون من الفولاذ المقاوم للصدأ، في شكل حلزوني. يوفر هذا الشريط الزنبرك الخلفي الذي يسمح للحشية بالاستجابة للتغيرات الصغيرة في حمل الترباس وحركة الشفة دون فقدان الاتصال بسطح الختم.

مادة الحشو

يتم لف الحشو الناعم، عادة الجرافيت أو PTFE، في طبقات متناوبة مع الشريط المعدني. يملأ الحشو المخالفات السطحية المجهرية على وجه الحافة ويوفر قابلية الإغلاق الأولية قبل أن يتولى الملف المعدني حمل الختم على المدى الطويل.

الحلقات الخارجية والداخلية

تحافظ الحلقة المركزية الخارجية على وضع الحشية بشكل صحيح داخل دائرة الترباس وتحمي اللف من الضغط الزائد، بينما تضيف الحلقة الداخلية الاختيارية دعمًا نصف قطري وتساعد على منع التواء في تطبيقات الضغط العالي.

كيف تصنع حشية الجرح الحلزونية ختمًا

يأتي أداء الختم من العلاقة الميكانيكية المباشرة بين حمل الترباس وضغط الحشية. عندما يتم ربط مسامير الشفة، يتم ضغط اللف والحشو معًا، مما يؤدي إلى زيادة ضغط الجلوس عبر وجه الحشية حتى يصل إلى ارتفاع كافٍ لعرقلة مسار السائل.

يعد هذا نمطًا مرجعيًا عامًا وليس اختبارًا واحدًا يتم قياسه، ويعتمد شكل المنحنى الفعلي على نوع الحشو وكثافة اللف وتشطيب سطح الحافة. تستمر العلاقة الشاملة في معظم التركيبات: يرتفع ضغط الجلوس بشكل مطرد مع زيادة حمل الترباس، حتى تصل الحشية إلى النقطة التي يمكنها فيها سد فجوة السد بالكامل.

مواد الحشو الشائعة لحشوات الجروح الحلزونية

يعد اختيار الحشو أحد القرارات الأولى في اختيار حشية الجرح الحلزونية، لأنه يؤثر بشكل مباشر على نطاق درجة الحرارة والتوافق الكيميائي.

تقييمات الضغط ودرجة الحرارة حسب نوع الحشو

نظرًا لأن مادة الحشو تحدد سقف درجة الحرارة العملي لحشية الجرح الحلزونية، فعادةً ما تكون هذه هي المواصفات الأولى التي يجب تأكيدها قبل الاختيار بين حشية الجرح الحلزونية المملوءة بالجرافيت وحشية الجرح الحلزونية المملوءة بـ PTFE.

يظل الجرافيت هو الحشو الأكثر شيوعًا للخدمات الصناعية العامة، مما يوفر توازنًا عمليًا بين تحمل درجة الحرارة والمقاومة الكيميائية، في حين يتم حجز حشوات السيراميك والميكا لمعدات المعالجة ذات درجات الحرارة المرتفعة.

تقييمات فئة الضغط النموذجية لحشوات الجروح الحلزونية

يتم تصنيع حشوات الجرح الحلزونية لتتوافق مع فئات ضغط الحافة القياسية، لذا فإن الأبعاد ومقياس كثافة اللف مع تصنيف فئة الحافة التي تم تركيبها عليها.

هذه الأرقام عبارة عن قيم مرجعية تقريبية لدرجة حرارة الغرفة لفئات الحواف الشائعة، ويتم قياس ارتفاع الشريط في المخطط لسهولة القراءة بدلاً من رسمه بشكل صارم على نطاق واسع. يعتمد الضغط الفعلي المسموح به دائمًا على مادة الفلنجة المحددة ودرجة الحرارة ورمز التصميم المطبق.

طوقا الجرح الحلزوني مقابل طوقا المفصل الدائري: الاختلافات الرئيسية

تعتبر حشوات الجرح الحلزونية وحشوات الوصل من النوع الحلقي، أو RTJ، شائعة في أنابيب الضغط العالي، ولكنها تُغلق بطرق مختلفة وتناسب المواقف المختلفة.

توفر حشية الجرح الحلزونية بشكل عام استعادة أفضل للضغط ومزيدًا من التسامح مع عيوب سطح الحافة البسيطة، في حين أن حشية RTJ، كونها معدنية بالكامل، تتعامل عادةً مع الضغط العالي ودرجات الحرارة القصوى ولكنها تتطلب شفة محززة بدقة وليس المقصود إعادة استخدامها بعد الإزالة.

حيث يتم استخدام حشوات الجروح الحلزونية في مختلف الصناعات

إن الجمع بين تحمل الضغط ونطاق درجة الحرارة واستعادة الضغط يجعل من حشوات الجرح الحلزونية خيارًا شائعًا عبر عدة أنواع من معدات المعالجة.

أنظمة خطوط أنابيب البخار

تحتاج حشية الجرح الحلزونية لخدمة خطوط أنابيب البخار إلى التعامل مع التدوير الحراري المتكرر أثناء تسخين الخط وتبريده، حيث يساعد الملف المعدني النابض في الحفاظ على إحكام الغلق خلال تقلبات درجات الحرارة.

المبادلات الحرارية

غالبًا ما يتم تحديد حجم حشية الجرح الحلزونية لتطبيقات المبادلات الحرارية وفقًا لنمط شفة محدد ويجب أن تتحمل كلاً من الضغط الداخلي والتمدد الحراري لغلاف المبادل أثناء دورات بدء التشغيل وإيقاف التشغيل.

أوعية الضغط

يتم اختيار حشية ملفوفة حلزونية لإغلاق أوعية الضغط بناءً على ضغط تصميم الوعاء ووسائط المعالجة بداخله، مع اختيار مادة الحشو لتتناسب مع البيئة الكيميائية.

البتروكيماويات وأنابيب العمليات

عبر المصافي ومصانع الكيماويات، يتم استخدام حشوات الجرح الحلزونية في الوصلات ذات الحواف عبر شبكة الأنابيب، حيث تدعم جودة التصنيع المتسقة من مورد حشوات الجرح الحلزونية الأداء المتوقع عبر المنشآت الكبيرة.

كيفية تحديد واختيار حشية الجروح الحلزونية المناسبة

تتبع معظم الشركات المصنعة لحشيات الجرح الحلزونية اتفاقية ترميز لونية مشتركة على الحلقة الخارجية وشريط الحشو، مما يجعل من الممكن التعرف على مادة اللف والحشو دون تفكيك الحشية.

عند اختيار الحشية، فإن مطابقة مادة الحلقة الخارجية مع بيئة الحافة والتأكد من القطر الداخلي والخارجي الصحيح مقابل فئة ضغط الحافة هما الفحصان اللذان يستحقان القيام بهما قبل التثبيت، إلى جانب طلب حشية ملفوفة حلزونية مخصصة لأي نمط حافة غير قياسي.

حول شركة نينغبو ريلسون لمواد الختم المحدودة

تأسست شركة Ningbo Rilson Sealing Material Co., Ltd في 2007 ويقع مقرها في نينغبو، مقاطعة تشجيانغ، مع منشأة تصنيع تمتد 20,000 متر مربع . تركز الشركة على التشغيل الآمن والموثوق لأنظمة ختم السوائل، مما يساعد العملاء على تحديد تقنية الختم التي تناسب ظروف العملية الخاصة بهم.

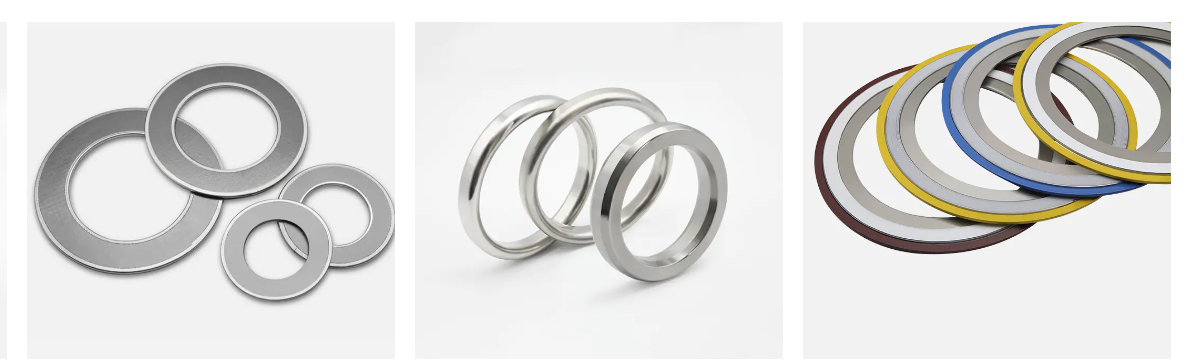

تدعم خطوط الإنتاج المتعددة تصميم وتصنيع حشوات الختم ومواد الختم ذات الصلة لقطاعات البترول والكيماويات والطاقة وبناء السفن وتصنيع الآلات. باعتبارنا شركة مصنعة للحشيات الصناعية، تشتمل مجموعة المنتجات الأساسية على جوانات الجروح الحلزونية، وحشيات الوصلات الحلقية، وحشيات kammprofile، وحشيات المعدن المموج، وحشيات مجموعة العزل، وحشيات غير الأسبستوس، والتي تغطي كلاً من الحشيات المعدنية والأشكال شبه المعدنية.

من خلال العمل كمورد لحشيات الجروح الحلزونية للعملاء في العديد من المناطق، تدعم الشركة برامج حشيات الجروح الحلزونية OEM وطلبات حشيات الجروح الحلزونية المخصصة جنبًا إلى جنب مع كتالوجها القياسي، بالاعتماد على سنوات من الخبرة في التصنيع عبر مجموعة منتجات الختم.

تعمل الشركة وفقًا للمبادئ الأساسية للنزاهة والدقة والابتكار والنجاح المتبادل، بهدف بناء قيمة طويلة المدى للعملاء والموظفين وصناعة ختم السوائل على نطاق أوسع.
