ما هي أنواع مختلفة من جوانات الجرح دوامة
يتم تصنيف حشوات الجرح الحلزونية عمومًا بطريقتين رئيسيتين: من خلال تكوين الحلقة ومن خلال مجموعة مواد اللف والحشو المستخدمة داخل عنصر الختم. تتضمن خيارات تكوين الحلقة أ حشية جرح حلزونية مع حلقة داخلية ، أ حشية جرح حلزونية مع حلقة خارجية فقط، أ حشية جرح حلزونية بدون حلقة داخلية ، أnd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
نظرًا لاختلاف حجم الحافة ودرجة حرارة التشغيل والوسائط التي يتم إغلاقها من تطبيق إلى آخر، فإن مطابقة النوع الصحيح من حشية الجرح الحلزونية مع حالة الخدمة تلعب دورًا رئيسيًا في تحقيق ختم ثابت وطويل الأمد عند وصلة الحافة.
كيف أ طوقا الجرح دوامة تم تشييده
يتم تصنيع حشية الجرح الحلزونية بمزيج متناوب من الأسلاك المعدنية المشكلة ومواد الحشو الناعمة، ويتم جرحها معًا في حلقة كثيفة. عند ضغطها بين شفتين، تشكل الطبقات المتناوبة ختمًا فعالاً مع السماح بدرجة من المرونة لا توفرها الحشيات المعدنية البسيطة.
طبقات اللف والحشو
يمنح الملف المعدني الحشية قوتها الهيكلية، بينما تملأ طبقة الحشو المخالفات السطحية المجهرية على وجه الحافة. يمكن تغيير كل من معدن الحشو والملف بشكل مستقل لاستيعاب متطلبات التوافق الكيميائي المختلفة، وهو جزء من سبب توفر حشوات الجرح الحلزونية في العديد من مجموعات الأنواع.
الشريط المعدني على شكل حرف V
يعمل التاج على شكل حرف V المتمركز في الشريط المعدني كنابض صغير، مما يمنح الحشية مرونة إضافية في ظل ظروف درجة الحرارة والضغط المتغيرة. إذا كان حمل الترباس المتوفر لضغط الحشية محدودًا، فيمكن تعديل كثافة اللف وأبعاد الحشية لتوفير ختم فعال.
أنواع حشوات الجروح الحلزونية حسب تكوين الحلقة
عادةً ما يكون تكوين الحلقة هو التصنيف الأول الذي يحتاج المشتري إلى تأكيده، لأنه يعتمد بشكل مباشر على تصميم الحافة الذي يتم إغلاقه. تقوم حلقة مركزية خارجية بوضع الحشية بدقة داخل دائرة مسمار الشفة وتعمل كمحدد للضغط، بينما تضيف الحلقة الداخلية قوة شعاعية، وتقلل من تآكل الشفة، وتحمي اللف من وسائط المعالجة.
| تكوين الحلقة | الوصف النموذجي |
|---|---|
| مع الحلقة الداخلية | حلقة مركزية خارجية بالإضافة إلى حلقة داخلية لمزيد من الدعم الشعاعي وحماية الشفة |
| مع الحلقة الخارجية فقط | الحلقة المركزية الخارجية فقط، شائعة الاستخدام على حواف الوجه المرتفعة القياسية |
| بدون الحلقة الداخلية | عنصر إغلاق بحلقة خارجية، ولا يتضمن حلقة دعم داخلية منفصلة |
| بدون أي خاتم | عنصر الختم فقط، يُستخدم غالبًا حيث توضع الحشية داخل أخدود محدود |
الاستخدام النموذجي لتكوين الحلقة عبر تطبيقات الفلنجة
45% مع الحلقة الداخلية
30% الحلقة الخارجية فقط
20% بدون الحلقة الداخلية
5% بدون أي حلقة
تمثل الأشكال أنماط التوزيع العامة التي يتم مشاهدتها عبر تطبيقات الفلنجات الصناعية الشائعة ويتم عرضها للمقارنة التوضيحية فقط.
أنواع حشوات الجروح الحلزونية بواسطة مواد الحشو
يعتمد اختيار مادة الحشو بشكل أساسي على درجة حرارة التشغيل والتعرض للمواد الكيميائية. يعد حشو الجرافيت أحد الخيارات الأكثر استخدامًا على نطاق واسع لأنه يعمل بشكل جيد عبر نطاق واسع من درجات الحرارة ويقاوم مجموعة واسعة من وسائط المعالجة، على الرغم من أنه يتم إبقاؤه عمومًا بعيدًا عن البيئات المؤكسدة بقوة عند درجة حرارة عالية جدًا. غالبًا ما يتم اختيار حشو PTFE للأكسدة أو الخدمة الكيميائية العدوانية حيث لا يكون الجرافيت مناسبًا. يتم استخدام الحشو المعتمد على الميكا لتطبيقات درجات الحرارة المرتفعة، وتتوفر بدائل مرنة غير معدنية للخدمة الخفيفة أو الخدمة ذات درجات الحرارة المنخفضة.
الحد الأقصى لدرجة حرارة الخدمة المستمرة النموذجية حسب نوع الحشو
النطاقات المرجعية التقريبية فقط؛ تختلف الحدود الفعلية حسب الصياغة الدقيقة ومعدن اللف وظروف العملية.
مقارنة الأداء عبر أنواع الحشو
عادةً ما يرجع الاختيار بين حشية الجرح الحلزونية المملوءة بالجرافيت أو المملوءة بـ PTFE أو الميكا إلى وزن مقاومة درجات الحرارة ومقاومة الأكسدة ونطاق التوافق الكيميائي واستعادة الضغط وموثوقية الختم الشاملة مقابل ظروف العملية المحددة المعنية.
مقارنة أداء نوع الحشو
الجرافيت مليئة مملوء بمادة PTFE ميكا مليئة
التقييمات نسبية ومخصصة للمقارنة العامة؛ يعتمد الأداء الفعلي على الصياغة الدقيقة وظروف الخدمة.
السلوك النموذجي لاستعادة الضغط
مع زيادة حمل الترباس نحو القيمة المقدرة، تقوم حشية الجرح الحلزونية بتطوير ظهرها الزنبركي الكامل وقدرتها على الاسترداد تدريجيًا. يعد نمط الاسترداد التدريجي هذا أحد الأسباب التي تجعل حشوات الجرح الحلزونية تميل إلى استيعاب حركة الحافة البسيطة والتدوير الحراري بشكل أفضل من الحشيات المسطحة غير المعدنية.
اتجاه الاسترداد العام عبر نطاق تحميل الترباس
يوضح المنحنى نمط التعافي العام؛ تختلف القيم الدقيقة حسب بنية الحشية ونوع الحشو وظروف التثبيت.
كيفية اختيار النوع المناسب من حشية الجروح الحلزونية
يعود الاختيار بين الأنواع المتاحة من حشوات الجروح الحلزونية بشكل عام إلى مراجعة قائمة قصيرة من شروط الخدمة قبل تقديم طلب مع مورد حشوات الجروح الحلزونية.
- تأكد من نطاق درجة حرارة التشغيل وما إذا كانت العملية تتم في بيئة مؤكسدة أو غير مؤكسدة، مما يساعد في تحديد نوع الحشو.
- تحقق من تصنيف الضغط وفئة الحافة للمساعدة في ضبط كثافة اللف الصحيحة وتكوين الحلقة.
- قم بمراجعة التوافق الكيميائي بين وسائط المعالجة وكل من مادة الحشو ومعدن اللف.
- قم بمطابقة تكوين الحلقة مع نوع مواجهة الحافة، نظرًا لأن الوجه واللسان والأخدود المرتفع والأخاديد ذات النمط المفصلي من النوع الحلقي تضع كل حشية بشكل مختلف.
- تأكد من تحميل الترباس المتوفر، نظرًا لأن حمل الترباس المحدود قد يتطلب كثافة ملف معدلة أو أبعاد الحشية.
بالنسبة للفلنجات المبنية حول أخدود مفصل من النوع الدائري، يتم استخدام حشية المفصل من النوع الدائري أو حشية RTJ المعدنية الصلبة بشكل عام بدلاً من حشية الجرح الحلزونية القياسية، لذا فإن تأكيد نوع مواجهة الحافة مبكرًا يتجنب طلب عائلة المنتج الخاطئة.
اعتبارات التثبيت لحشوات الجروح الحلزونية
- افحص وجوه الحافة بحثًا عن أي ضرر أو حطام قبل وضع الحشية.
- قم بتوسيط الحشية بدقة داخل دائرة الترباس باستخدام الحلقة الخارجية كدليل.
- قم بربط البراغي تدريجيًا بنمط متقاطع بدلاً من العمل حول الحافة في اتجاه واحد.
- تجنب إعادة استخدام حشية الجرح الحلزونية بمجرد ضغطها وإزالتها من الخدمة.
- قم بتخزين الحشيات غير المستخدمة بشكل مسطح، بعيدًا عن الرطوبة، للحفاظ على اللف والحشو في حالة مستقرة.
حول مواد الختم نينغبو ريلسون
تأسست شركة Ningbo Rilson Sealing Material Co., Ltd. في عام 2007 وتقع في نينغبو، مقاطعة تشجيانغ، وتعمل كشركة مصنعة لحشية الجرح الحلزونية ومورد لحشية الجرح الحلزونية. تبلغ مساحة منشأة التصنيع حوالي 20,000 متر مربع وتدير خطوط إنتاج متعددة مخصصة لختم المنتجات لقطاعات البترول والكيماويات والطاقة وبناء السفن وتصنيع الآلات.

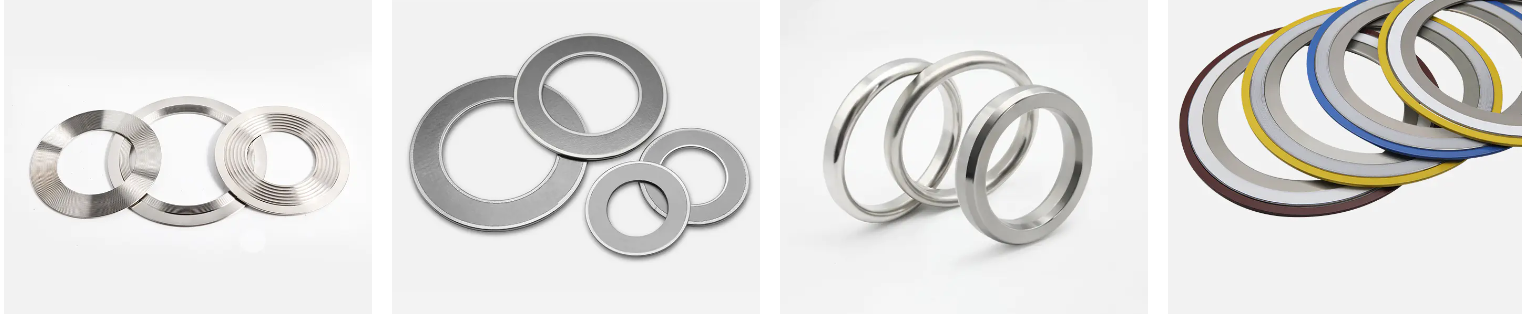

باعتبارها مصنعًا لحشيات الجروح الحلزونية، تنتج الشركة جوانات الجروح الحلزونية، وحشيات الوصلات الحلقية، وحشيات kammprofile، وحشيات معدنية مموجة، وحشيات مجموعة العزل، وحشيات غير الأسبستوس، مع الحفاظ على إجراءات مراقبة الجودة الداخلية المنظمة طوال الإنتاج. مع العملاء في مناطق متعددة، تركز الشركة على تقديم حلول تقنية مانعة للتسرب عملية مبنية على النزاهة والدقة والابتكار والعلاقات طويلة الأمد مع العملاء.
الأسئلة المتداولة
س1: ما هو استخدام حشية الجرح الحلزونية؟
يتم استخدام حشوات الجرح الحلزونية لإغلاق وصلات الفلنجة ويتم تطبيقها على نطاق واسع في المعالجة الكيميائية وخطوط أنابيب النفط والغاز ومحطات الطاقة والمبادلات الحرارية وأوعية الضغط.
س2: كيف يتم ختم حشية الجرح الحلزونية؟
عند ضغطها بين شفتين، تتوافق طبقات اللف المعدني وطبقات الحشو مع المخالفات السطحية البسيطة على وجه الحافة بينما يوفر اللف المعدني زنبركًا خلفيًا للمساعدة في الحفاظ على ضغط التلامس.
س3: مما تصنع حشوات الجروح الحلزونية؟
يتم تصنيع حشية الجرح الحلزونية من شريط لف معدني مُشكَّل مدمج مع مادة حشو ناعمة، وغالبًا ما يتم إقرانها بحلقة خارجية أو حلقة داخلية أو كليهما، اعتمادًا على التكوين.
س 4: ما الفرق بين الحلقة الداخلية والحلقة الخارجية في حشية الجرح الحلزونية
تقوم الحلقة الخارجية بتوسيط الحشية في الحافة وتحد من الضغط، بينما تضيف الحلقة الداخلية دعمًا نصف قطري، وتساعد على تقليل تآكل الحافة، وتحمي اللف من وسائط المعالجة.
س 5: لماذا يستخدم الجرافيت في حشية الجرح الحلزونية
يتم استخدام حشو الجرافيت على نطاق واسع لأنه يعمل عبر نطاق واسع من درجات الحرارة ويقاوم العديد من وسائط المعالجة، مما يجعله خيارًا شائعًا للأغراض العامة لحشيات الجروح الحلزونية.
س 6: كيف يمكنني تحديد حجم حشية الجرح الحلزونية
يتم مطابقة حجم الحشية بشكل عام مع حجم الأنبوب الاسمي للشفة وفئة الضغط، لذا فإن التأكد من أبعاد الحافة الدقيقة ونوع الواجهة هو الخطوة الأولى قبل الطلب.
س 7: ما هو تصنيف الضغط المناسب لحشية الجرح الحلزونية
يتم استخدام حشوات الجرح الحلزونية عبر مجموعة واسعة من فئات ضغط الفلنجة، مع ضبط كثافة اللف وتكوين الحلقة لتناسب تصنيف الضغط المحدد المعني.
س 8: كم من الوقت تدوم حشية الجرح الحلزونية؟
يعتمد عمر الخدمة على درجة حرارة التشغيل، والضغط، ووسائط المعالجة المعنية، وظروف التخزين قبل التثبيت، لذا يوصى عمومًا بإجراء فحص دوري أثناء عمليات إيقاف التشغيل المجدولة.
س9: هل يمكن إعادة استخدام حشوات الجروح الحلزونية؟
يتم تصميم حشوات الجرح الحلزونية بشكل عام للاستخدام الفردي، نظرًا لأن اللف والحشو يفقدان سعة الظهر الزنبركية بمجرد ضغطهما وإزالتهما من الخدمة.
س10: كيفية تركيب حشية الجرح الحلزونية بشكل صحيح
يتضمن التثبيت الصحيح فحص وجوه الحافة، وتوسيط الحشية داخل دائرة الترباس، وربط البراغي تدريجيًا بنمط متقاطع لتطبيق الضغط المتساوي.
