ما هي مزايا الحشيات المسننة؟

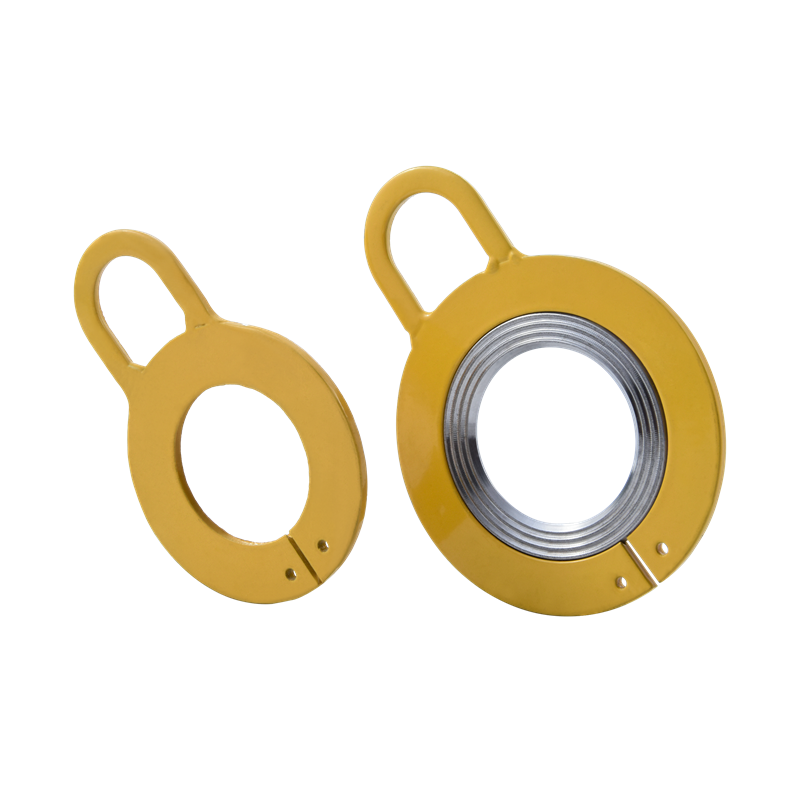

جوانات Kammprofile عبارة عن عناصر مانعة للتسرب معدنية وغير معدنية مركبة ذات أخاديد مسننة متحدة المركز أو حلزونية يتم تشكيلها على سطحها. إنها تحقق الختم من خلال التشوه الموضعي بالضغط العالي لأطراف الأسنان. إنها تجمع بين قوة الحشيات المعدنية ومرونة الحشيات غير المعدنية وتستخدم على نطاق واسع في تطبيقات درجات الحرارة العالية والضغط العالي.

1. مزايا وميزات جوانات Kammprofile

أداء ممتاز ضد الارتخاء

تصميم المشاركة المسننة: تعمل المسننات الموجودة على سطح الحشية على تعشيق سطح المكون المتصل (مثل رأس الترباس أو الصامولة) عند ربطها، مما يؤدي إلى إنشاء تعشيق ميكانيكي ومقاومة الارتخاء الناجم عن الاهتزاز أو الصدمات أو الأحمال الديناميكية بشكل فعال.

متفوقة على الحشيات المسطحة العادية: في حين تعتمد الحشيات المسطحة التقليدية فقط على الاحتكاك، فإن مسننات الحشيات المسننة توفر مقاومة إضافية ضد الانزلاق.

قوة قابضة عالية

تنتج الحواف الحادة للمسننات تشوهًا بلاستيكيًا موضعيًا تحت الضغط، مما يزيد من عمق التعشيق لسطح التلامس ويحافظ على التحميل المسبق حتى بعد الاستخدام طويل الأمد.

لا توجد حاجة إلى تدابير إضافية لمكافحة التخفيف

يمكنه استبدال العناصر المساعدة المضادة للارتخاء مثل الحلقات الزنبركية ومانعات التسرب الملولبة، مما يبسط عملية التجميع ويقلل التكاليف وعدد المكونات.

المواد المرنة والمعالجات السطحية

مواد مختلفة: الفولاذ الكربوني الشائع الاستخدام، والفولاذ المقاوم للصدأ (مثل 304 و316)، وسبائك النحاس، وما إلى ذلك، تتكيف مع بيئات مختلفة (مثل التطبيقات المقاومة للتآكل ودرجات الحرارة العالية).

معالجات سطحية اختيارية: الجلفنة، والسواد، والفوسفات، وما إلى ذلك، لتعزيز مقاومة الصدأ أو التآكل.

القدرة على التكيف العالية

يمكن تطبيقها على أسطح التلامس غير المستوية أو المشوهة قليلاً، حيث تعوض المسننات عن المخالفات السطحية البسيطة وتضمن الاتصال الفعال.

يمكن استخدامها للموصلات المصنوعة من مجموعة متنوعة من المواد، بما في ذلك المعدن والبلاستيك.

سهلة التركيب

يتم تركيبه مباشرة بين المسمار/الجوز وقطعة العمل، ولا يتطلب أدوات خاصة أو عمليات معقدة.

قابلية إعادة الاستخدام

تسمح بعض التصميمات بالتفكيك والإزالة عدة مرات مع الحفاظ على فعالية مقاومة الارتخاء (ومع ذلك، قد يؤدي الاستخدام المتكرر إلى انخفاض الأداء؛ يوصى بهذا بناءً على ظروف التطبيق).

فعالية التكلفة

هيكل بسيط وتكلفة إنتاج منخفضة، ولكن مع فعالية كبيرة في مكافحة التفكيك، فإن فعالية التكلفة تتجاوز العديد من الحلول المعقدة لمكافحة التفكيك.

التطبيقات النموذجية

بيئات الاهتزاز: المحركات وأنظمة النقل في السيارات والطيران والنقل بالسكك الحديدية.

المعدات الثقيلة: آلات البناء وتوربينات الرياح.

المعدات الإلكترونية والكهربائية: منع ارتخاء توصيلات الدوائر بسبب الاهتزاز.

البيئات ذات درجة الحرارة المرتفعة/التآكل: خطوط الأنابيب الكيميائية والمعدات البترولية (يتطلب الأمر مواد مقاومة للتآكل).

الاحتياطات

خطر تلف السطح: قد تخدش المسننات الأسطح الناعمة؛ يجب تقييم مادة الشغل. التحكم في التحميل المسبق: قد يؤدي الإفراط في ربط أسنان المنشار إلى الدخول الزائد، مما يؤدي إلى إضعاف الأداء أو إتلاف المكونات.

غير مناسب للمواد الرقيقة للغاية: قد تخترق أسنان المنشار الأجزاء الرقيقة للغاية وتسبب الفشل.

2. مواصفات جوانات Kammprofile

التحضير قبل التثبيت

فحص الحشية

تأكد من أن شكل السن سليم وخالي من العيوب، مع تحمل ارتفاع السن في حدود ±0.02 مم.

قياس سمك التوحيد. يجب أن يكون فرق السمك عند أربع نقاط .050.05 مم.

تحقق من تقرير المواد، الذي يجب أن يتوافق مع ASTM F104 أو GB/T 9129.

تحضير شفة

يجب أن تكون خشونة سطح ختم الحافة Ra ≥3.2μm، مع نسيج موزع شعاعيًا.

تنظيف سطح الختم جيدا مع الأسيتون؛ المذيبات المكلورة محظورة.

التحقق من التوازي شفة. يجب أن يكون الانحراف باستخدام مقياس المحسس .10.1 مم / م.

إجراءات التثبيت

التمركز وتحديد المواقع

يجب أن يكون القطر الداخلي للحشية أكبر بمقدار 0.5-1 مم من القطر الداخلي للأنبوب لمنع الضرر الناتج عن تآكل الوسائط.

عند تركيب حشوات مزدوجة الأسنان، يجب أن تواجه أطراف الأسنان جانب الضغط العالي (أو، إذا لم تكن متأكدًا، جانب الحافة).

شد الترباس مسبقًا

تشديد على أربع مراحل:

الشد المسبق الأولي إلى 30% من عزم الدوران المستهدف

تشديد قطري إلى عزم الدوران بنسبة 50٪

تشديد دائري إلى 80٪ من عزم الدوران

وأخيرًا، يمكنك الوصول إلى عزم الدوران بنسبة 100% في خطوتين.

استخدم مفتاح عزم الدوران المعاير، مع الحفاظ على الخطأ في حدود ±5%.

مسامير من الصلب الكربوني البارد مع مادة تشحيم ثاني كبريتيد الموليبدينوم.

أعد ربطه وهو ساخن.

بعد تسخين النظام في البداية إلى درجة حرارة التشغيل، قم بإعادة ربطه بعد التبريد إلى 80 درجة مئوية.

تتطلب مسامير السبائك ذات درجة الحرارة العالية زيادة بنسبة 5%-8% في عزم الدوران التعويضي.

3. معايير الصيانة والتخريد للحشيات المسننة

مواصفات الصيانة الدورية

التفتيش أثناء الخدمة

مراقبة ضغط الترباس: استخدم مقياس ضغط الترباس بالموجات فوق الصوتية كل ستة أشهر. أعد التثبيت إذا تم تقليل التحميل المسبق الأولي بنسبة تزيد عن 15%.

فحص التسرب: استخدم كاشف تسرب الهالوجين (حساسية ≥ 1×10⁻⁶ Pa·m³/s) لفحص سطح الغلق أسبوعيًا.

فحص الاغلاق

تقييم حالة طرف الأسنان:

يُسمح بتسطيح طفيف لطرف السن (أقل من أو يساوي 30% من الارتفاع الأصلي).

يحظر تشقق جذور الأسنان أو نتوءاتها.

فحص طبقة الختم:

فقدان سمك طبقة الجرافيت/PTFE ≥ 20%.

لا توجد شقوق شعاعية من خلال الفتحة (يمكن استخدام طول الكراك <2 مم مؤقتًا).

متطلبات التنظيف: استخدم الإيثانول اللامائي لإزالة رواسب الكربون في أخاديد الأسنان (يحظر استخدام الفرش المعدنية).

يجب صقل أسطح إغلاق الحواف في اتجاه واحد باستخدام ورق صنفرة 800 حبيبة رملية (لإزالة طبقات الأكسيد).

معايير الرفض الإلزامية

الأضرار الهيكلية

حدوث أي من الحالات التالية في منطقة ملف الأسنان:

ثلاثة أو أكثر من كسور الأسنان المتتالية

تآكل ارتفاع السن > 0.1 مم (لارتفاع السن الأصلي 0.3 مم)

تشوه زاحف للإطار المعدني (انحراف الاستقامة > 0.2 مم)

فشل الختم

تم اختباره وفقًا للمواصفة ISO 5208:

معدل تسرب الهيليوم > 1×10⁻⁵ Pa·m³/s

اختبار الضغط الهيدروليكي: حافظ على الضغط لمدة 30 دقيقة؛ انخفاض الضغط> 5%
